好的，这是一个非常专业且重要的问题。津冬友散热器管道系统的“伸缩补偿”安装设计，是确保供暖系统长期安全、稳定、高效运行的关键环节。如果处理不当，管道因热胀冷缩产生的应力会导致支架损坏、管道扭曲、接头泄漏，甚至破坏散热器本身。

以下将为您详细阐述津冬友散热器管道“伸缩补偿”的安装设计要点、步骤和注意事项。

一、 核心概念：为什么需要“伸缩补偿”？

管道在通入热水后，会因温度升高而膨胀（线膨胀），停止供暖后冷却收缩。这种周期性的热胀冷缩如果被限制，就会在管道内部产生巨大的热应力。伸缩补偿装置的作用就是主动吸收这部分位移量，释放应力，保护系统。

二、 设计步骤与要点

一个完整的伸缩补偿设计应遵循以下流程：

步骤一：计算管道的热伸长量

这是所有设计的基础。计算公式如下：

ΔL = α * L * ΔT

• ΔL: 管道的热伸长量 (单位：mm)
• α: 管道的线膨胀系数 (单位：mm/m·℃)
  • 对于常用的PP-R、PE-X等塑料管，约为 0.15 - 0.25 mm/m·℃
  • 对于钢管，约为 0.012 mm/m·℃
• L: 计算管段的长度 (单位：m)
• ΔT: 管道工作时与安装时的温差 (单位：℃)
  • 通常取：供水温度 - 安装环境温度。例如，供水75℃，安装时10℃，则ΔT=65℃。

示例计算： 一段30米长的PP-R管道，运行温差65℃。 ΔL = 0.02 mm/m·℃ * 30 m * 65 ℃ = 39 mm 这意味着这段管道在供暖时会伸长近4厘米，必须通过补偿器或自然弯头来吸收。

步骤二：选择合适的补偿方式

主要有两种方式：自然补偿和专用补偿器补偿。

1. 自然补偿 利用管道本身固有的弯头、转向，通过其弹性变形来吸收热伸长。这是最经济、最可靠的首选方案。

• L型补偿： 管道呈90°转弯。利用垂直管段的摆动来吸收水平管道的伸长。
• Z型补偿： 管道呈两个90°转弯。利用中间短管的偏转来吸收伸长。
• U型补偿（方型补偿器）： 制作一个U形或方形的膨胀环，利用其柔韧性吸收较大的伸长量。虽然占用空间大，但补偿量大，非常可靠。

设计要点：

• 在管道布局时，就应有意识地规划出自然补偿的管段。
• 确保固定支架和导向支架的位置正确，将膨胀方向引导至预期的自然补偿段。

2. 专用补偿器补偿 当自然补偿无法满足要求或空间受限时使用。

• 波纹管补偿器： 最常用。由不锈钢波纹管构成，补偿量大，占用空间小。需注意安装方向和要求。
• 套筒补偿器： 通过内外套筒的相对滑动和填料密封实现补偿。适用于直线管段，需注意定期维护密封。
• 橡胶柔性接头： 具有一定的补偿和减振能力，但补偿量较小，多用于小口径或压力不高的系统。

对于津冬友散热器系统，推荐优先使用自然补偿（利用房间拐角的管道布置），在长直管段或空间紧张处选用高质量的波纹管补偿器。

步骤三：合理设置管道支架

支架系统是补偿器能否正常工作的保证。分为三类：

1. 固定支架：

   • 作用： 将管道完全固定，不允许任何移动。它将整条管道分割成若干个独立的补偿段。
   • 位置： 补偿器的两端、分支管道的连接点、管道方向改变处。必须非常牢固地安装在承重结构上。

2. 导向支架：

   • 作用： 限制管道垂直于轴线的移动，但允许管道沿轴线方向自由伸缩。
   • 位置： 补偿器的两侧、长直管段上，确保管道按预定方向膨胀。

3. 滑动/悬吊支架：

   • 作用： 支撑管道重量，同时允许管道在膨胀时自由移动。
   • 位置： 在两个固定支架之间常规分布。

支架布置原则： “固导不定” —— 固定支架要“定死”，导向支架要“导准”，滑动支架要“滑顺”。

三、 津冬友散热器管道补偿安装设计方案示例

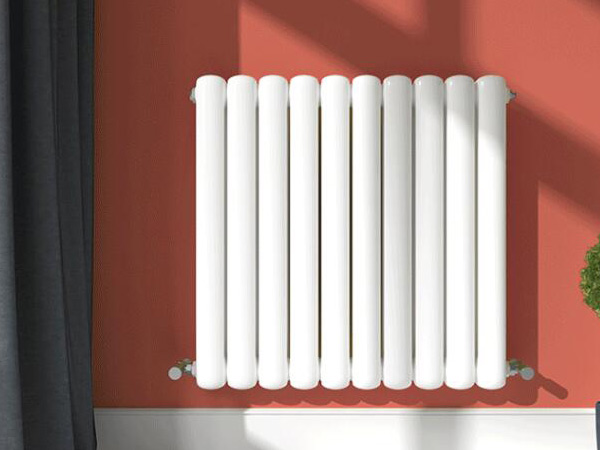

假设一个典型的房间，散热器布置在窗下，管道沿墙敷设。

场景： 一条长15米的PP-R明装供热主管道，服务多个散热器。

1. 计算： ΔL = 0.02 * 15 * 65 ≈ 19.5 mm
2. 方案选择：
   • 首选方案（自然补偿）： 将管道在靠近中间的位置（例如7.5米处）设置一个90°弯头，通向另一面墙，形成一个L型自然补偿。在弯头两侧适当位置设置固定支架(F)，将膨胀应力引导至弯头处。其余支架使用滑动支架(S)。

     [散热器]--S--S--S--F--(L型弯头)--F--S--S--[散热器]


   • 备选方案（补偿器）： 如果管道必须是直线，则在管段中间安装一个波纹管补偿器(Comp)。补偿器两端必须设置导向支架(G)，远离补偿器一定距离设置固定支架(F)。

     [散热器]--S--S--F--G--Comp--G--S--S--[散热器]


3. 安装注意事项：
   • 冷紧： 对于自然补偿和方型补偿器，有时会进行“冷紧”安装，即在冷态时预拉伸管道位移量的50%，以降低工作状态下的应力。
   • 预拉伸/预压缩： 波纹管补偿器安装时，需根据厂家要求和环境温度，进行预拉伸或预压缩。
   • 对齐： 管道必须保持直线，补偿器不得承受扭转或剪切应力。
   • 防腐： 所有支架、螺栓等金属件应做防腐处理。

四、 总结与建议

1. 设计先行： 切勿凭经验安装。必须根据管材、长度、温差计算伸长量，并据此设计补偿方案和支架布局图。
2. 自然优先： 在管道走向设计阶段，就优先考虑利用自然补偿，这是最安全、长效的方案。
3. 支架是关键： 一个失败的补偿系统，十有八九是支架问题。确保固定支架绝对牢固，导向支架和滑动支架能真正允许管道自由移动。
4. 产品质量： 如果使用专用补偿器，务必选择质量可靠、有合格证的产品，并严格按说明书安装。
5. 考虑美观： 对于明装管道，补偿器和支架的布置也应考虑室内美观，尽量将其设置在角落或不显眼的位置。

对于“津冬友”这类品牌散热器系统，其本身质量可靠，更需要一个设计科学的管道系统来匹配。一个优秀的伸缩补偿设计，是保证整个供暖系统数十年无故障运行的基石。如果您正在进行具体项目，强烈建议由专业的暖通工程师进行详细计算和出图。
