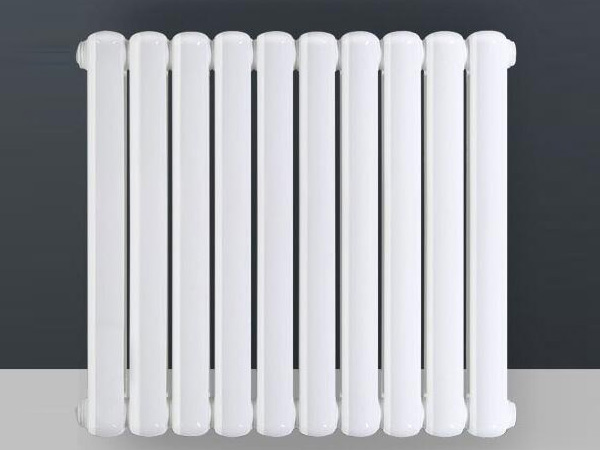

好的，这是一个非常典型的工业安装项目。欣佳阳大型散热器组的安装，特别是底部加装支撑架，是一个系统性工程，需要严谨的规划和安全操作。
以下为您提供一个详细、专业的安装方案和步骤，涵盖了从前期准备到最终验收的全过程。
核心原则
- 安全第一： 始终将人员和设备安全放在首位。
- 稳定性优先： 支撑架的核心作用是确保散热器组在长期运行中的稳定、可靠，避免因重力、振动或外力导致变形或损坏。
- 合规性： 遵循所有相关的国家、行业标准以及设备制造商提供的安装规范。
第一阶段：前期准备与设计
技术资料审核：
- 散热器组图纸： 获取散热器组的详细总装图、基础图、重量、重心位置、支点位置和尺寸。
- 原设计支撑要求： 检查制造商是否对支撑有特殊要求（如支撑点数量、位置、允许的挠度等）。
- 现场条件： 核对安装基础的尺寸、标高、水平度、承重能力（楼板承重或地基承载力）。确认现场是否有管道、电缆等障碍物。
支撑架设计：
- 材料选择： 通常选用强度高、耐腐蚀的型钢，如Q235B或Q345B（16Mn）热轧工字钢、槽钢或H型钢。在潮湿或有腐蚀性气体的环境中，应考虑使用镀锌钢材或进行防腐涂装。
- 结构设计：
- 形式： 根据散热器组的形状和重量分布，设计成门式框架、井字架或平台式支撑架。
- 支撑点： 支撑点必须位于散热器组底部原设计的承重结构上（如加强筋板、主梁），绝对禁止支撑在薄壁散热翅片或薄弱管道上。
- 强度与刚度计算： 由专业工程师进行受力分析，计算支撑架的强度（抗拉、抗压、抗剪）和刚度（挠度变形），确保其在满载（散热器自重+可能的水重/油重）下有足够的安全系数（通常不小于1.5）。
- 连接方式： 设计支架各部件之间的连接（焊接或高强度螺栓连接），以及支架与地面/基础的连接（通常为化学锚栓或预埋钢板）。
施工方案与安全交底：
- 编制详细的《大型散热器组支撑架安装施工方案》，包括施工步骤、技术要点、质量标准和安全措施。
- 对所有参与施工的人员进行安全和技术交底，确保每个人都清楚自己的职责和风险点。
材料与工具准备：
- 材料： 按设计图纸采购的型钢、连接板、锚栓、焊条、防锈漆等。
- 工具： 起重机/叉车（用于吊装散热器和支撑架）、电焊机、角磨机、水平仪、经纬仪、扭矩扳手（用于螺栓）、手电钻、撬杠、安全防护用品（安全帽、安全带、手套、防护眼镜）等。
第二阶段：安装施工步骤
现场定位与放线：
- 清理安装场地，确保作业区域平整、无障碍。
- 根据图纸，用墨线在地面上精确放出支撑架的底座轮廓线和锚栓孔位置。
基础处理与锚栓固定：
- 如果地面是混凝土，使用电锤或水钻在标记位置钻孔。
- 清孔后，安装化学锚栓或膨胀螺栓。化学锚栓能提供更高的拉拔力和抗振动性能，是首选。务必严格按照锚栓厂商的技术要求操作（如钻孔深度、孔径、清孔、胶量、固化时间）。
- 或将预埋钢板准确放置并浇筑在混凝土基础中。
支撑架下料与组装：
- 根据图纸对型钢进行精确下料、钻孔。
- 可以进行地面预组装：将支撑架的主要部件在地面上焊接或用螺栓临时连接起来。这有助于保证整体尺寸精度，并减少高空作业量。
- 对焊接部位进行打磨，清除焊渣和毛刺。
支撑架就位与初步固定：
- 使用起重设备将组装好的支撑架（或主要部件）吊装到预定位置。
- 将支撑架底座上的孔对准已安装好的锚栓，缓慢放下。
- 戴上螺母，但先不完全拧紧，以便后续进行微调。
精确调平与最终固定：
- 这是最关键的一步。使用精密水平仪或激光水准仪在支撑架的顶部承重面上进行测量。
- 通过撬杠和在底座下加垫薄钢片的方式，仔细调整支撑架各个方向的高度，确保其顶面完全水平，且各支撑点在同一设计标高上。
- 调平完成后，使用扭矩扳手按设计扭矩值拧紧所有地脚锚栓的螺母。
- 如果是焊接连接，此时进行满焊，并确保焊缝质量符合设计要求。
防腐处理（如需要）：
- 如果支撑架是普通碳钢且未镀锌，在所有焊接和切割部位补刷防锈漆和面漆，漆膜厚度要达到设计要求。
散热器组吊装就位：
- 在确认支撑架已牢固固定并验收合格后，使用合适的吊装带和起重机，将散热器组平稳、缓慢地吊起。
- 对准支撑架，缓缓下落，确保散热器组的支脚或承重梁准确落在支撑架的设计位置上。
- 注意： 吊装过程中要避免与支撑架发生碰撞。
最终检查与连接：
- 检查散热器组与支撑架是否接触良好，有无悬空或虚接。
- 如果需要，可按要求将散热器组与支撑架进行限位固定（但通常不焊死，以允许热胀冷缩）。
- 连接散热器组的进出口管道。注意管道连接时不要对散热器组施加过大的应力，以免影响支撑架的受力状态。
第三阶段：验收与注意事项
质量验收：
- 外观检查： 支撑架无变形，焊缝饱满无缺陷，油漆完好。
- 尺寸检查： 支撑架位置、标高、水平度符合图纸要求。
- 紧固检查： 所有螺栓均已按扭矩拧紧，无松动。
- 承重检查： 散热器组就位后，支撑架无异常变形、异响。
安全注意事项：
- 起重作业： 必须有专人指挥，吊装区域设置警戒线，严禁站人。
- 高空作业： 如需登高，必须系挂安全带。
- 动火作业： 办理动火证，现场配备灭火器，清除易燃物。
- 个人防护： 所有人员必须正确佩戴安全防护用品。
总结：
为“欣佳阳大型散热器组”底部加装支撑架，是一个从设计到施工都需要专业技术和严谨态度的项目。一个设计合理、安装精准的支撑架，是保障散热设备长期安全、稳定、高效运行的基础。如果您不具备相关的设计和施工能力，强烈建议委托给有资质的专业安装公司或结构工程师来执行。
