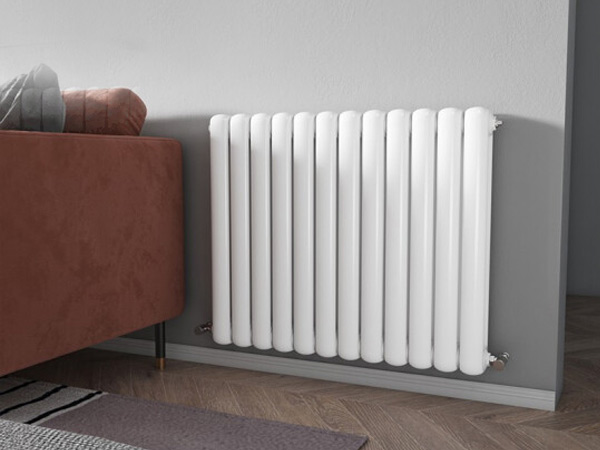

好的，看懂欣佳阳（或其他任何品牌）散热器的安装设计图纸，其实并不复杂。这份图纸是您家采暖系统施工的关键依据，看懂它能帮助您更好地监督施工、确保效果，并避免后期出现位置错误、热量不足等问题。

我们可以将图纸分解为几个关键部分来理解：

一、 图纸的核心组成部分

一份标准的散热器安装设计图纸通常包含以下要素：

1. 房屋平面图：这是基础，标明了您家的房间布局、门窗位置、主要家具（有时会简略标注）等。
2. 散热器图例：用特定的符号代表不同类型的散热器。例如：
   • 矩形方框 内标有型号和尺寸，通常代表常规的板式散热器。
   • 特殊形状 可能代表卫浴散热器（背篓、毛巾架）。
   • 数字和字母 inside the 图例，如 GZ 600x800，可能表示型号、高度和宽度。
3. 管道走向图：用线条表示供水和回水管道的铺设路径。
   • 实线和虚线：通常用不同线型区分供水管和回水管（具体哪条是供哪条是回，看图例说明）。
   • 箭头：表示管道内热水的流动方向。
4. 阀门和管件符号：标明温控阀、跑风（排气阀）、管接头、固定卡的位置。
5. 尺寸标注：明确标出散热器离地高度、离墙距离、管道开槽的位置和尺寸等。这是最关键的部分之一，直接关系到安装后的美观和使用。
6. 技术参数表：通常会有一个表格，列出每个房间的：
   • 房间名称（如：主卧、客厅）
   • 计算热负荷（单位：W，瓦特）：根据房间面积、保温情况计算出的所需热量。
   • 散热器型号：为该房间选配的散热器具体型号。
   • 散热器散热量（单位：W）：该型号散热器在标准工况下的发热量。
   • 片数/组数：散热器的数量。
7. 图例说明和备注：解释图纸中使用的所有符号、线型的含义，以及一些特殊的安装要求或注意事项。

二、 一步步教您如何看懂

您可以按照以下步骤来阅读和理解图纸：

第一步：确认基本信息

• 核对图纸上的业主姓名、地址、项目编号是否正确。
• 找到设计说明或备注区域，阅读所有文字说明。这里可能有关于管道材料、安装标准、压力测试要求等重要信息。

第二步：找到图例

• 在图纸的角落（通常在右下角或左侧）找到图例表。
• 花几分钟时间，把图纸上的符号（散热器、管道、阀门）和它们的含义对应起来。这是您能看懂整张图的“密码本”。

第三步：结合平面图，定位散热器

• 拿着图纸，在您家的毛坯房或正在装修的房子里走一圈，将图纸上的房间与实际情况对应起来。
• 在每个房间，找到图纸上标注的散热器位置。思考一下：
  • 它计划安装在哪个墙面？（通常是窗户下方、靠外墙安装，这是为了抵消冷辐射和形成良好的热循环）。
  • 这个位置是否与您计划的家具（如沙发、床、柜子）冲突？
  • 位置是否美观？会不会影响窗帘的使用？

第四步：关注尺寸标注（重中之重！）

• 对于每一个散热器，找到它的安装尺寸：
  • 中心距：散热器进水口和回水口中心之间的垂直距离。这决定了需要购买的散热器型号。
  • 离地高度：散热器底部距离完成地面的高度。通常为15-20cm，卫浴散热器可能更高。
  • 中心距墙距离：管道出口中心距离墙面的尺寸。
• 检查管道走向和开槽位置：
  • 管道是从地面走（暗装）还是从墙面走（明装）？
  • 如果是暗装，开槽的路线和尺寸是否清晰？是否会与水电线路冲突？

第五步：核对技术参数

• 查看技术参数表，确保设计是合理的：
  • 房间热负荷 是否小于或等于 散热器散热量？ 必须确保“供给”大于“需求”，否则房间会不热。
  • 核对每个房间的散热器型号和片数/组数，确保与您购买的产品一致。

第六步：想象最终效果

• 根据图纸，在脑海中模拟安装完成后的样子：
  • 管道是否隐蔽得好？
  • 阀门（温控阀）的位置是否方便调节？
  • 排气阀（跑风）是否在散热器的最高点，且易于操作？

三、 需要特别注意的关键点

1. 系统形式：确认您家是章鱼式（每个散热器单独从分集水器接出管道）还是双管并联式（所有散热器并联在主管道上）。图纸的管道走向会清晰地体现这一点。
2. 管道连接方式：散热器是同侧上进下出、异侧上进下出还是下进下出？这通常由散热器本身的接口决定，并在图纸上用符号标明，必须严格按照要求连接，否则会影响散热效果。
3. 与水电工的配合：确保暖通施工方与水电工沟通了开槽和布管位置，避免“打架”。
4. 异议及时提出：在施工开始前，如果您对图纸上的任何位置、尺寸有疑问或不满意，立即与销售方或设计师沟通修改。一旦开槽安装，再改动就非常麻烦且成本高昂。

四、 如果您实在看不懂怎么办？

• 直接询问设计师或销售人员：这是最直接有效的方法。让他们带着图纸到现场，逐一为您讲解每个符号、每条线和每个尺寸的含义。
• 要求现场交底：在施工开始前，要求暖通施工负责人、装修工长和您一起在现场，根据图纸确认每一个散热器和管道的最终位置。
• 参考实物：如果可能，让销售人员给您看您所选散热器的实物照片或样品，帮助您理解图纸上的抽象符号。

总结一下：

看懂欣佳阳散热器安装图纸，核心就是 “对号入座”——将图例符号与房屋平面位置对应，将尺寸标注与现场实际尺寸对应，将技术参数与您的舒适需求对应。花上半小时认真研究，就能让您对整个采暖系统的布局了然于胸，确保最终的安装效果称心如意。
