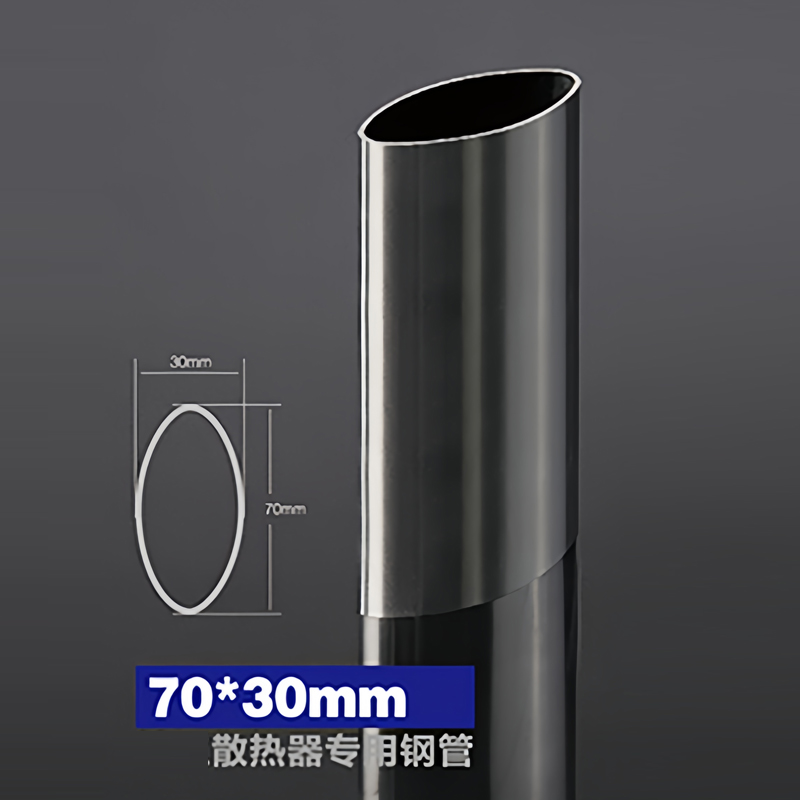

印刷设备冷却管路小口径焊管布置技巧

在印刷设备运行过程中，冷却系统的稳定性直接影响印刷质量和设备寿命。而小口径焊管作为冷却管路的核心部件，其布置技巧往往被忽视，却恰恰是避免漏液、降低能耗、延长管路寿命的关键。本文结合多年实践经验，总结几项针对印刷设备冷却管路小口径焊管的布置要点。

1. 明确管径与壁厚匹配

印刷设备冷却管路多采用直径6mm-16mm的小口径焊管，壁厚需根据冷却介质压力选择。建议压力在0.3-0.6MPa时，壁厚不低于0.8mm；若采用乙二醇混合液，还需考虑抗腐蚀余量。例如某印刷厂曾因使用0.5mm壁厚焊管，半年后发生细微裂纹导致冷却液渗入电控箱，造成停机损失。选型时需同时核对管径与壁厚的公差配合，避免过盈配合导致安装应力集中。

2. 优化弯曲半径与排列路径

小口径焊管的弯曲塑性有限，**弯曲半径应为管径的3-5倍。操作时可采用手动弯管器配合芯棒，防止管壁起皱或内径缩颈。在排列路径上，需避免与印刷机组运转部件（如墨辊、滚筒）产生干涉，同时预留20-30mm的胀缩间隙。某案例中，工程师将管路沿机架边缘呈“S”形迂回，既避开了加热区的热辐射，又利用了多层焊管的储热缓冲效果，使温度波动减小0.5℃。

3. 连接方式与密封处理

小口径焊管与管接头焊接时，建议采用氩弧焊，焊接参数应控制在电流30-50A、氩气流量5-8L/min。焊后需进行管端内窥镜检查，确保无焊瘤堵塞流道。对于频繁拆卸的接口，可使用卡套式接头替代焊接，但需选用与焊管硬度匹配的卡套，避免咬伤管壁。密封垫片推荐使用聚四氟乙烯材质，因其耐温范围-50℃~260℃，能适应印刷设备启停时的温度骤变。

4. 固定与防震设计

印刷设备运转时存在周期性振动，焊管支架间距不应超过600mm。在转弯、分支等应力集中处，需加装橡胶衬垫式支撑。两个支架应位于管路同一直线上，避免产生扭矩。某高速印刷机案例中，未设防震支架的管路在运行3个月后出现疲劳裂纹，而增加波浪形缓冲支架后，管路使用寿命提升2.5倍。

5. 日常维护与清洁技巧

冷却介质中常含有絮状纸屑或金属碎屑，可在管路入口处加装60目过滤网，并每两周清洗一次。对于结垢倾向，建议采用超声波清洗焊管内壁，既能清除硬垢又不损伤内表面。某印刷厂通过将管路布局改为“高低位串联”模式，利用流速差自动冲刷沉积物，使清洗周期从30天延长至90天。

通过以上技巧，可有效提升印刷设备冷却管路小口径焊管的可靠性。实际布置时需综合考虑设备型号、冷却介质特性及车间环境，唯有精细管理每个环节，才能实现系统长期稳定运行。
