系统动力学模拟暖气片安装位置长期使用效果

来源：本站作者：暖气片网 2025-11-08 阅读：93

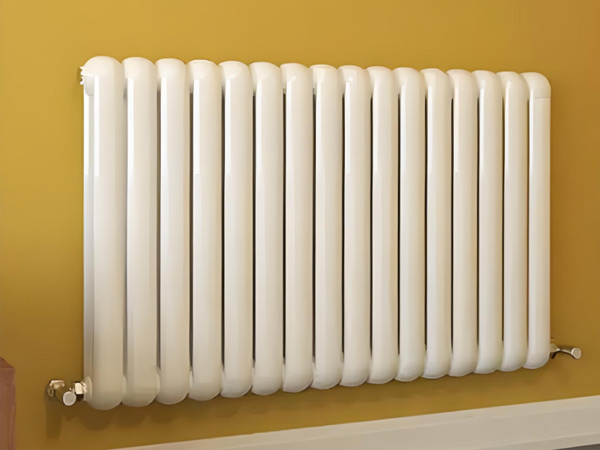

好的，这是一个非常经典且适合用系统动力学来分析和模拟的问题。暖气片安装位置的长期使用效果，不仅仅是瞬时的取暖感受，更涉及到能耗、舒适度、建筑结构、设备寿命等多个相互关联的因素。

下面，我将从系统动力学的角度，构建一个概念模型，分析其长期效果，并探讨如何用模拟软件（如Vensim, Stella等）来实现。

一、核心思想：从“静态思维”到“动态反馈思维”

静态思维：只关心“这个位置暖气片热不热”。
系统动力学思维：关注“安装位置”如何通过一系列因果反馈回路，影响整个采暖系统的长期行为模式。
- 正反馈（增强回路）：使系统行为不断强化，可能走向良性或恶性循环。
- 负反馈（平衡回路）：使系统行为趋于稳定，抵抗变化。

二、系统动力学模型构建

我们将系统划分为几个关键的子模块，并找出它们之间的因果关系。

1. 核心变量定义

状态变量（积量）：
- 室内实际平均温度
- 墙体/家具的含水率（如果靠近外墙或潮湿区域安装不当）
- 住户满意度
- 系统总能耗（累计）
速率变量（率量）：
- 温度变化率（由供热功率和散热损失决定）
- 能耗速率（即瞬时功率）
- 满意度变化率
辅助变量/常量：
- 暖气片安装位置效率（核心参数，由位置决定）
- 期望室温（用户设定）
- 房屋热损失系数
- 家具热损伤速率
- 能源价格

2. 关键因果反馈回路

我们以两种典型的安装位置为例进行对比分析：

情景A：最佳位置（如窗下、靠外墙） 情景B：不良位置（如内墙、被家具遮挡、角落）

回路1：温度调节与能耗回路（核心回路）

回路1A（负反馈 - 高效稳定）： 温差（期望-实际） → 温控阀开度 → 热水流量 → 有效散热功率（× 位置效率高） → 室内实际平均温度 ↑ → 温差 ↓
- 长期效果：系统响应迅速，室温能快速达到并稳定在设定值。由于散热效率高，平均水温要求较低，锅炉/热源更易在高效工况运行，长期能耗较低。
回路1B（负反馈 - 低效挣扎）： 温差（期望-实际） → 温控阀开度 → 热水流量 → 有效散热功率（× 位置效率低） → 室内实际平均温度 ↑ （缓慢）→ 温差 ↓ （缓慢）
- 长期效果：系统响应迟钝，为达到相同温度，需要更长的全功率运行时间或更高的供水温度。这导致热源频繁启停或长期在高温低效工况运行，长期能耗显著升高。同时，室温波动可能更大。

回路2：舒适度与行为适应回路

回路2A（正反馈 - 良性循环）： 室内实际平均温度 稳定舒适 → 住户满意度 ↑ → 调低设定温度的倾向 ↓ （因为不冷） → 温差 ↓ → 能耗速率 ↓ → 能源账单 ↓ → 住户满意度 ↑↑
- 长期效果：用户信任系统，不会因为感觉冷而盲目调高温度，形成了节能舒适的习惯。
回路2B（负反馈/正反馈 - 恶性循环）： 室内实际平均温度 偏低/不均 → 住户满意度 ↓ → 调高设定温度的倾向 ↑ （试图补偿） → 温差 ↑ → 能耗速率 ↑↑ → 能源账单 ↑↑ → 住户满意度 ↓↓ （因费用高而不满）
- 长期效果：用户不断调高设定温度以求舒适，但受限于安装位置，效果有限，反而导致能耗激增，形成“高能耗、低舒适”的恶性循环。

回路3：建筑与家具影响回路（长期隐性影响）

回路3A（良性）：窗下安装 → 有效加热冷空气下沉 → 外墙内表面温度 ↑ → 墙体结露风险 ↓ → 墙体/家具的含水率 ↓ → 建筑结构健康度 ↑ → 长期热损失系数 稳定或略有下降（因为墙体干燥，保温性好）。
- 长期效果：保护建筑结构，减少霉菌滋生，间接维持了建筑的保温性能。
回路3B（恶性）：内墙安装，外墙无热源 → 外墙内表面温度 ↓ → 墙体结露风险 ↑ → 墙体/家具的含水率 ↑ → 建筑结构健康度 ↓ （霉菌、腐蚀）→ 长期热损失系数 ↑ （潮湿墙体导热性更强）→ 为了维持相同温度，能耗速率 需进一步增加。
- 长期效果：对建筑造成潜在损害，潮湿的墙体保温性能变差，形成一个缓慢但持续加剧的恶性循环，导致能耗逐年微增。

三、系统动力学流图（概念模型）

下图清晰地展示了上述变量之间的因果关系和反馈回路，特别是安装位置效率作为关键杠杆点的作用：

flowchart TD
    subgraph A [安装位置场景]
        direction LR
        A1[最佳位置<br>（窗下/外墙）]
        A2[不良位置<br>（内墙/遮挡）]
    end

    A1 -->|高| PE[安装位置效率]
    A2 -->|低| PE

    subgraph FB1 [回路1：温度调节与能耗]
        DT[温差<br>（期望-实际）] -->|增大| TV[温控阀开度]
        TV -->|增大| HF[热水流量]
        HF -->|增大| HPO[散热功率]
        HPO -->|乘以| PE
        PE -->|影响| ERT[室内实际平均温度]
        ERT -->|影响| DT
    end

    subgraph FB2 [回路2：舒适度与行为适应]
        ERT -->|影响| CS[住户满意度]
        CS -->|影响| TBT[调高温度的倾向]
        TBT -->|影响| SPT[设定温度]
        SPT -->|影响| DT
    end

    subgraph FB3 [回路3：建筑结构影响]
        ERT -->|影响| WST[外墙内表面温度]
        WST -->|影响| CR[墙体结露风险]
        CR -->|影响| WMR[墙体含水率]
        WMR -->|影响| BSH[建筑结构健康度]
        BSH -->|影响| HLC[建筑热损失系数]
        HLC -->|影响| HPO
    end

    HPO -->|决定| EC[能耗成本]
    EC -->|影响| CS

四、模拟与长期效果预测

在Vensim等软件中，我们可以为上述变量建立数学关系（微分方程或代数方程），并进行多年（例如10年）的模拟。

模拟结果可能显示：

对比维度	最佳位置（窗下）	不良位置（内墙/遮挡）
能耗曲线	初始即稳定在较低水平，随时间缓慢上升（设备老化）。	初始即较高，且随时间加速上升（受建筑结构恶化回路影响）。
舒适度（满意度）	长期稳定在高位。	长期在低位波动，用户行为导致周期性“能耗尖峰”。
建筑健康度	保持稳定干燥。	缓慢下降，含水率逐年累积。
10年总成本	较低（节能效果显著）。	非常高（高能耗 + 潜在的维修成本）。
