暖气片安装施工图纸审核确认全攻略

暖气片安装施工图纸是工程质量的“第一道防线”，一份严谨、准确的图纸能有效指导施工，避免返工和隐患。那么，面对专业的施工图纸，我们该如何进行有效的审核与确认呢？

一、 核心审核要点：从宏观到微观

1. 图纸完整性审核
   首先确认图纸是否齐全，通常应包括：系统原理图、平面布置图、立面详图以及必要的节点大样图。缺一不可，这是确保施工有据可依的基础。

2. 设计与规范的符合性

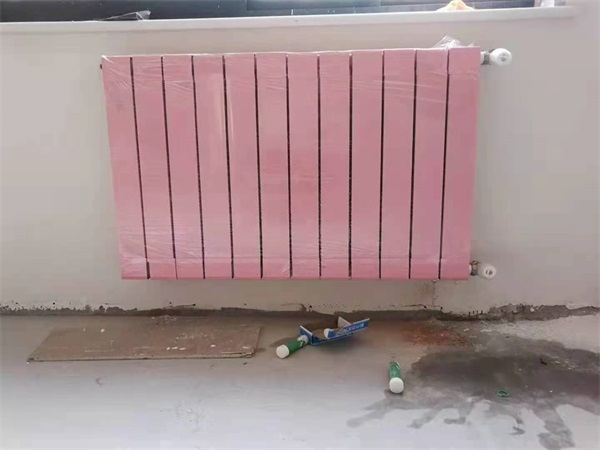

   核对图纸是否符合国家及地方的暖通设计规范。重点检查暖气片位置是否避开家具遮挡、与电气插座保持安全距离、安装高度是否符合要求（通常距地10-15cm为宜）。例如，某案例中因图纸未标注与定制柜体的冲突，导致安装后散热效果大打折扣，不得不移位重装。

3. 系统参数与设备选型
   仔细审核热负荷计算是否准确，这直接关系到暖气片规格和组数的选择。确认图纸上标注的暖气片型号、散热量、进出水方式与设计方案一致。“按图施工”的前提是“图是对的”。

4. 管道走向与标高
   这是审核的重中之重。检查管道走向是否合理、简洁，避免过多弯头增加阻力。核对管道标高是否与结构梁、其他管线（如水电）冲突。务必结合装修吊顶、地面找平的高度进行综合判断，否则极易造成“打架”现象。

5. 关键细节与注释
   关注图纸中的细节标注：如支架间距、阀门位置、排气阀安装点、温控阀预留接口等。清晰的注释能极大减少施工中的疑问。

二、 确认流程：多方协作，明确责任

审核不是单方行为。建议组织设计方、施工方、业主（或监理）进行图纸会审。将审核中发现的问题逐一列出，由设计方解答或修改，并形成书面记录（会审纪要），各方签字确认。这份文件将与图纸共同作为施工和验收的依据。

三、 特别提醒

对于业主而言，除了关注以上技术要点，还应从使用角度出发：确认暖气片位置是否影响家具布局、美观度是否可接受、后期维护是否方便。若有疑虑，务必在施工前提出并协商修改。

通过系统性地审核与确认，我们不仅能将问题前置化解决，更能为后续的暖气片安装工程铺平道路，确保温暖与舒适如期而至。
